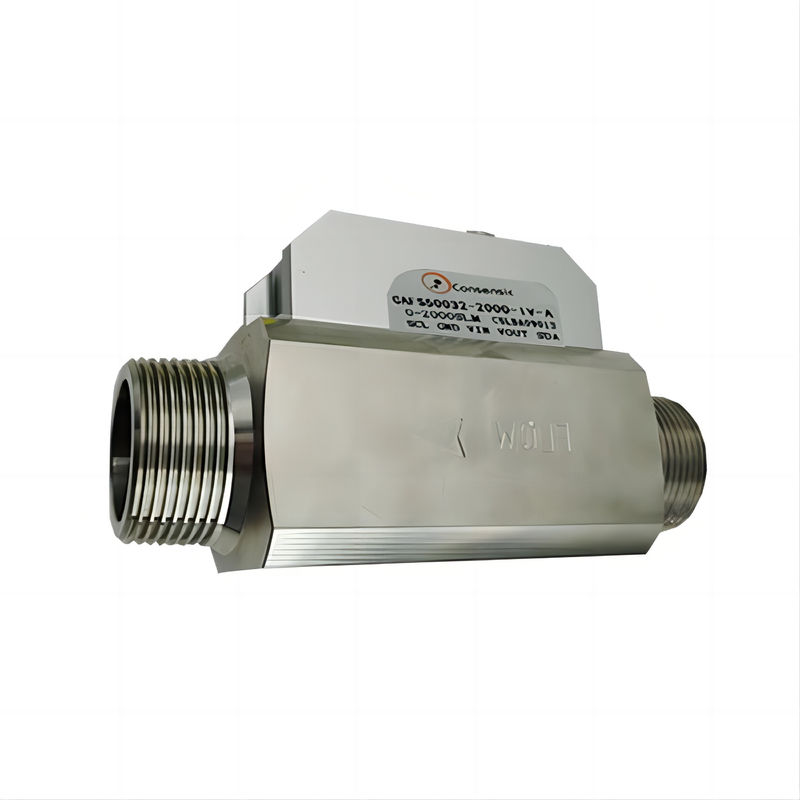

CAFS5032 Latus rectum32 joggle PT1/4 مواد کلی فولاد ضد زنگ

پشتیبانی و خدمات:

ویژگی ها:

■ دقت بالا (دقیقیت 1.5٪ F.S)
■خروجی خطی و بدون نیاز به جبران دما
■استقرار طولانی مدت با حداقل حرکت صفر
■زمان پاسخ سریع (زمان پاسخ 20 ms)
■ محدوده سرعت جریان 0-60m/s و مقاومت ضربه 100g است
■ هسته حسگر حالت جامد (بدون حفره های سطحی یا غشای شکننده) برای مقاومت در برابر انسداد و شوک فشار
■خرید آنالوگ (1-5 ولت) (خرید ارتباطی دیجیتال RS485 در دسترس است)
■قابل تطابق با اندازه گیری گاز های نسبتا مرطوب
■ دمای کار: -25°C تا 85°C، دمای ذخیره سازی: -40°C تا 90°C، رطوبت: 0 تا 100% RH
■سنسور مقاوم در برابر فشرده سازی است

پارامترهای فنی:

• ضلع راست:32 میلی متر
• اتصال:PT1/4"
• مواد کلی:فولاد ضد زنگ

پارامترهای عملکرد

• منبع برق:8 ~ 24 VDC، 50mA (اختیاری)
• دقت:±1.5% FS
• زمان پاسخ:65 ms (اختیاری)
• حداکثر فشار:0.8 MPa (تخصیص پذیر)
• روش های ارتباط:RS485 (MODBUS)

حالت های خروجی

• خروجی های آنالوگ:1-5 VDC
• 4-20mA:تطابق

درجه حرارت

• دمای متوسط:-10 ~ 65°C
• دمای محیط:-25 تا 85 درجه

رابط

• اتصال:PT1/4 (تخصیص پذیر)

روش کالیبری

• هوا، ۲۰ درجه سانتیگراد، ۱۰۱٫۳۲۵ کیپاه

مطالب کلی

• فولاد ضد زنگ

کاربردها:

■ صنایع صنعتی ■ پزشکی ■ نفتی ■ ابزارسازی • گاز سازی • شیمی سازی • ذوب سازی • صنایع غذایی • تجهیزات مکانیکی و الکتریکی

توضیحات محصول:

سنسورهای جریان پزشکی CAFS5032 از تراشه های سنجش جریان سیستم میکروالکترومکانیک (MEMS) ساخته شده اند که برای اهداف مختلف تمیز کردن و نسب مناسب هستند.اندازه گیری و کنترل فرآیند گاز جریان کوچک خشک، تکنولوژی بسته بندی منحصر به فرد این محصول را قادر می سازد تا با محدوده های مختلف اندازه گیری جریان، حساسیت بالا، قابلیت اطمینان بالا، ثبات بالا و هزینه پایین را تضمین کند.این بر اساس یک واحد سنجش جریان MEMS و یک مدار پردازش و کالیبری دیجیتال با دقت بالا (MCU) است. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyالگوریتم تعویض مربوطه پردازش می شود، بنابراین نیازی به تعویض کالیبراسیون خارجی برای اطمینان از خروجی جریان با دقت بالا وجود ندارد.حالت ارتباطات خروجی دیجیتال دوستانهکاربران می توانند به راحتی اطلاعات مربوطه را برای ارتباطات بدست آورند؛ طیف گسترده ای از برنامه های کاربردی بسیار گسترده است.

مکاتبه

1. ارتباطات RS485
حالت ارتباطی از جریان سنج RS485 است، و دو حالت پروتکل وجود دارد: (پیش فرض کارخانه حالت B است)
A. پروتکل ارتباطی کالیبر شده کارخانه، که یک پروتکل ارتباطی مستقل است.
ب. پروتکل مودبس پروتکل ارتباطی چند ماشین است.
تنظیمات اینه:
نرخ باد 9600 (پروتکل A) / 9600 (پروتکل B)
8 بیت داده؛
بِت توقف 1
چک سوم/کنترل جریان هیچ
پروتکل ارتباطی به شرح زیر است: پروتکل ارتباطی Modbus از کامپیوتر بالای دستگاه اندازه گیری جریان جرم گاز سری CAFS5000
2. 4-20mA خروجی سیگنال فعلی
4 ~ 20mA خروجی سیگنال + ((LOOP + ، قهوه ای)
اتصال مقاومت حلقه (این مرحله برای کاربرانی است که نیاز به خروجی سیگنال 4 ~ 20mA دارند.)
، سایر کاربران لطفا این مرحله را رها کنید).
رابطه بین ولتاژ مدار خروجی 4 ~ 20mA و مقاومت حداکثر حلقه:
RL (حداکثر) = 200Ω
