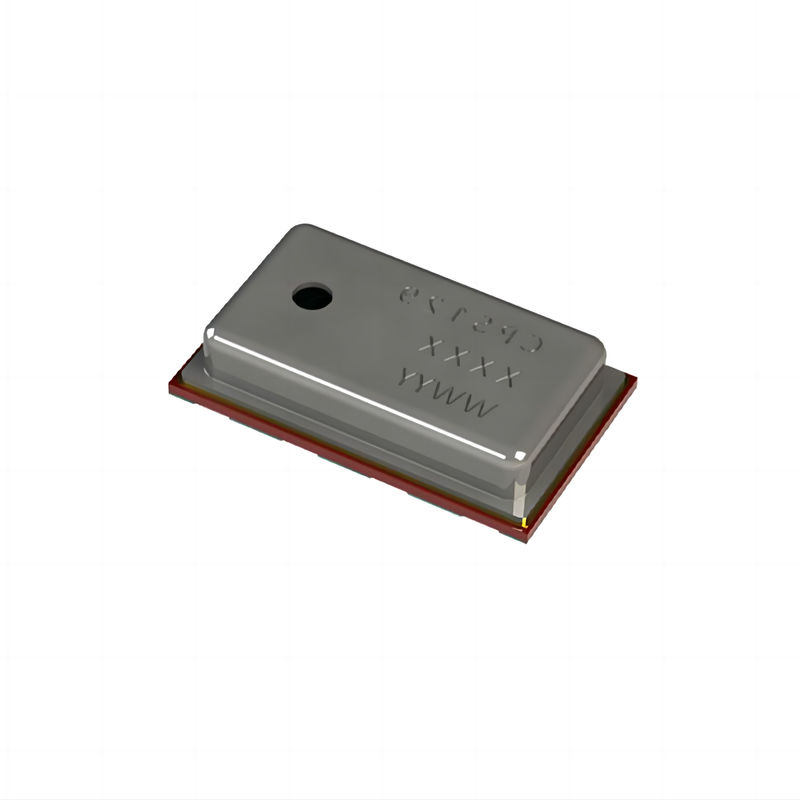

95kPa تا 105kPa سنسور فشار ضد آب دستگاه های پزشکی

CPS129 دقت مطلق فشار ± 0.1kPa (± 1.0mbar) @ 0°C تا 50°C، 95kPa تا 105kPa

مرور کلی

CPS129 یک راه حل System-in-a-Package (SIP) است که دارای یک سنسور فشار نوع پل مقاوم در کنار یک ADC 24 بیتی است، که اندازه گیری فشار با وضوح بالا و دقیق را ارائه می دهد.این سنسور از طریق یک رابط I2C خروجی دیجیتال با فشار و درجه حرارت کاملاً کالیبراسیون شده را ارائه می دهد، حذف نیاز به محاسبات جبران پیچیده توسط میکروکنترلر میزبان.

درخواست ها

CPS129 برای طیف وسیعی از کاربردهای مختلف مناسب است از جمله:

• طرح های ضد آب
• دستگاه های پزشکی
• تلفن های هوشمند
• لوازم پوشیدنی
• ارتفاع سنجها
• بارومترهای قابل حمل و ثابت
• ایستگاه های هواشناسی
• برنامه های کاربردی GPS
• درایوهای هارد دیسک (HDD)
• تجهیزات صنعتی
• سیستم های کنترل هوا
• سیستم های خلاء

مزایا

• مصرف کم برق: ایده آل برای کاربردهای باتری، با مصرف فعلی بهینه شده برای بهره وری انرژی.
• نیازی به ساعت خارجی نیست: طراحی سیستم را ساده می کند و تعداد قطعات را کاهش می دهد.
• مقاومت بالا در برابر رسانه های حسگر: تضمین دوام و قابلیت اطمینان در محیط های مختلف.

ویژگی ها

• سنسور فشار و دمای کالیبر شده کارخانه: اندازه گیری های دقیق را از جعبه خارج می کند.
• ولتاژ تغذیه: در محدوده گسترده ای از 2V تا 5.5V کار می کند، با ولتاژ عملیاتی معمولی 3V.
• مصرف متوسط جریان: مصرف کمتر از 5μA در هر اندازه گیری، بهینه سازی مصرف انرژی.
• مصرف فعلی در حالت خواب: مصرف برق بسیار کم کمتر از 200nA در 25°C.
• محدوده دمای عملیاتی: طیف گسترده ای از دمای عملیاتی از -40 °C تا +85 °C، مناسب برای محیط های خشن.
• فشار دقت مطلق: ±0.1kPa (±1.0mbar) در درجه 0°C تا 50°C، بین 95kPa تا 105kPa.
• دقت نسبی فشار: ±0.01kPa (<1mbar)
• دقت درجه حرارت: ±1.0°C

رابط ها

• رابط I2C: پشتیبانی از ارتباطات تا 400kHz، اجازه می دهد تا یکپارچه سازی مستقیم با میکروکنترلرها و سایر دستگاه ها.

ویژگی های فیزیکی

• فاکتور شکل کوچک: ابعاد فشرده 3 x 5 x 1.2mm (عرض x طول x ارتفاع) ، مناسب برای کاربردهای محدود فضایی.
• بسته LGA، 8 سرب: بسته بندی نصب شده بر روی سطح با 8 سیم، افزایش قابلیت اطمینان و آسان بودن مونتاژ.
• پورت سنجش سمت بالا: باعث قرار گرفتن مستقیم در معرض رسانه های حسگر می شود و عملکرد سنسور را در محیط های مختلف اندازه گیری بهینه می کند.
