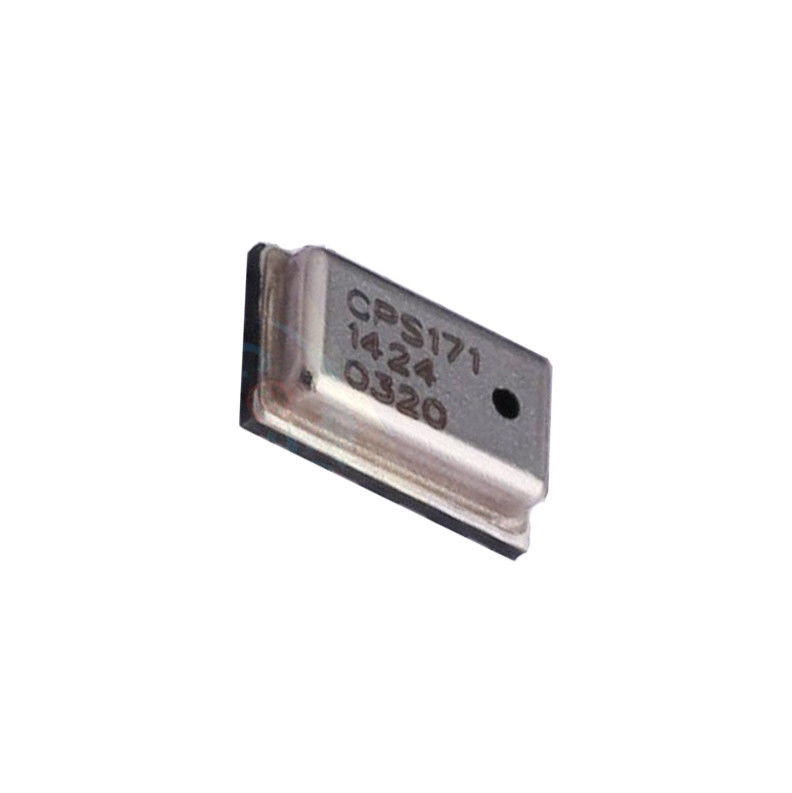

Name: حسگر فشار خروجی آنالوگ CPS171 8 سرب LGA فلزی پوشش PCB زیربنایی
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

حسگر فشار خروجی آنالوگ CPS171 8 سرب LGA فلزی پوشش PCB زیربنایی

جزئیات محصول

محل منبع: ووشی

نام تجاری: Consensic

شماره مدل: CPS171

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: لطفا برای جزئیات با ما تماس بگیرید

قیمت: Consult customer service

زمان تحویل: 3-7 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram/Alipay/Business-to-Business

قابلیت ارائه: 1000 عدد

بهترین قیمت رو بدست بیار

رتبه بندی مطلق

این پارامترها حداکثر شرایط استرس را که سنسور می تواند بدون آسیب دائمی تحمل کند تعریف می کنند:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
فشار بیش از حد	️	️	️	️	1000 (10)	kPa (بار)
ولتاژ تغذیه (در رابطه با GND)	VDD	️	-0.3	️	6.0	V
ولتاژ در I/O آنالوگ - در پین	VINA	️	-0.3	️	VDD+03	V
ولتاژ در I/O آنالوگ - Pin Out	رأی	️	-0.3	️	VDD+03	V
دمای ذخیره سازی	TSTOR	️	-50	️	130	°C

شرایط عملیاتی

شرایط معمول برای عملکرد استاندارد سنسور را تعریف می کند:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
ولتاژ تغذیه به GND1	VS	️	4.75	5.0	5.25	V
محدوده دمای عملیاتی	️	️	-40	️	85	°C

مشخصات محدوده فشار (CPS171-JW001)

توصیف عملکرد سنسور در محدوده فشار کالیبراسیون شده آن:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
محدوده فشار 1	️	️	10 (100)	️	115 (1150)	kPa (mbar)
تولید کامل	VFSO	@VS=5.0V	️	4.7	️	V
طول کل مقیاس	VFSS	@VS=5.0V	️	4.5	️	V
دقت	️	(0 تا 85 درجه سانتیگراد)	️	️	± 15	%VFSS
حساسیت	V/P	️	️	45	️	mV/kPa

پارامترهای الکتریکی

جزئیات مصرف برق و ویژگی های خروجی الکتریکی سنسور:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
جریان عرضه	IDD	تنظیمات بدترین حالت: 12 بیتی، 0ms Power Down	1200	️	1500	μA
خروجی آنالوگ	️	CPS171، Analog_P 10 تا 115kPa (100 تا 1150mbar)	0.4	️	4.65	V
وضوح خروجی آنالوگ	انرژی های تجدید پذیر	️	️	12	️	بیت ها
خطای اضافی آنالوگ	خارج	از جمله خطای نسبت سنجی، -40 تا 125 درجه سانتیگراد	0.1	️	0.5	%
فرکانس سیستم تراز شده	fSYS	تمام زمانبندی ها در این مشخصات تابع این تغییرات هستند.	️	1.85	️	مگاهرتز
زمان شروع	tSTA	فعال کردن داده آماده، سریع ترین و آهسته ترین تنظیمات	️	4.25	173	ms
نرخ به روز رسانی (وضعیت عادی)	TRESP_UP	تنظیمات سریع و آهسته	️	0.70	288	ms
سر و صدا از اوج به اوج @ خروجی	نه	100 اندازه گیری در 12 بیتی	️	️	5	LSB

طبقه بندی:	سنسور فشار خروجی آنالوگ	فاکتور فرم کوچک:	3 × 5 × 1.2 میلی متر (wxlxh)
ولتاژ تغذیه به GND1:	MIN4.75 TYP5.0MAX 5.25 ولت	وزن:	100 گرم
دمای کار:	-40 تا 85 درجه سانتی گراد	زمان پاسخ:	≤1 میلی ثانیه

طبقه بندی:	سنسور فشار خروجی آنالوگ
فاکتور فرم کوچک:	3 × 5 × 1.2 میلی متر (wxlxh)
ولتاژ تغذیه به GND1:	MIN4.75 TYP5.0MAX 5.25 ولت
وزن:	100 گرم
دمای کار:	-40 تا 85 درجه سانتی گراد
زمان پاسخ:	≤1 میلی ثانیه
