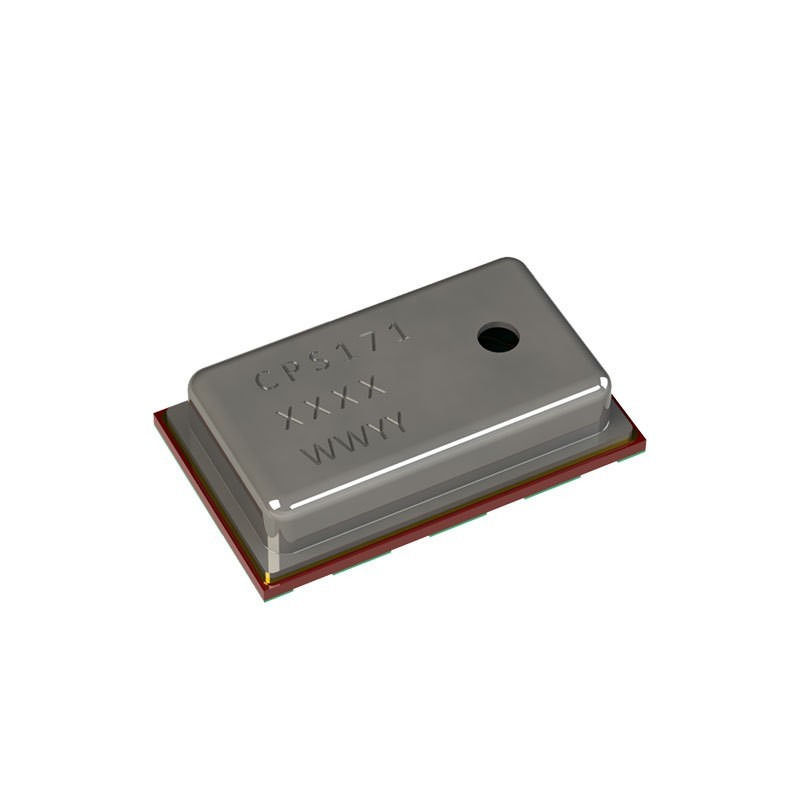

Name: CPS171 10 تا 115kPa سنسور فشار خروجی آنالوگ 5.0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 تا 115kPa سنسور فشار خروجی آنالوگ 5.0V

جزئیات محصول

محل منبع: ووشی

نام تجاری: Consensic

شماره مدل: CPS171

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: لطفا برای جزئیات با ما تماس بگیرید

قیمت: Consult customer service

زمان تحویل: 3-7 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram/Alipay/Business-to-Business

قابلیت ارائه: 1000 عدد

بهترین قیمت رو بدست بیار

مرور کلی

CPS171 یک سنسور فشار مطلق مقاومتی است که به طور خاص برای کاربردهای فشار کم طراحی شده است، مانند سیستم های فشار مطلق متعدد (MAP). این سنسور دارای یک سنسور کاملاً کالیبر شده است.خروجی آنالوگ با تعویض فشار و شامل یک سنسور فشار MEMS مقاوم در ترکیب با یک ASIC مشروط برای اندازه گیری دقیق فشار است.

ویژگی ها و اجزای کلیدی

سنسور فشار MEMS مقاوم: فاکتور شکل بسیار کوچک برای کاربردهای جمع و جور.
تنظیمات ASIC: اطمینان از اندازه گیری دقیق فشار در محدوده های کالیبر شده کارخانه.
ADC های یکپارچه سیگما دلتا: یک سیگنال خروجی آنالوگ سطح بالا را متناسب با فشار اعمال می کند.
منطق کالیبراسیون داخلی: دقت و قابلیت اطمینان اندازه گیری را افزایش می دهد.

رتبه بندی مطلق

این پارامترها حداکثر شرایط استرس را که سنسور می تواند بدون آسیب دائمی تحمل کند تعریف می کنند:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
فشار بیش از حد	️	️	️	️	1000 (10)	kPa (بار)
ولتاژ تغذیه (در رابطه با GND)	VDD	️	-0.3	️	6.0	V
ولتاژ در I/O آنالوگ - در پین	VINA	️	-0.3	️	VDD+03	V
ولتاژ در I/O آنالوگ - Pin Out	رأی	️	-0.3	️	VDD+03	V
دمای ذخیره سازی	TSTOR	️	-50	️	130	°C

شرایط عملیاتی

شرایط معمول برای عملکرد استاندارد سنسور را تعریف می کند:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
ولتاژ تغذیه به GND1	VS	️	4.75	5.0	5.25	V
محدوده دمای عملیاتی	️	️	-40	️	85	°C

مشخصات محدوده فشار (CPS171-JW001)

توصیف عملکرد سنسور در محدوده فشار کالیبراسیون شده آن:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
محدوده فشار 1	️	️	10 (100)	️	115 (1150)	kPa (mbar)
تولید کامل	VFSO	@VS=5.0V	️	4.7	️	V
طول کل مقیاس	VFSS	@VS=5.0V	️	4.5	️	V
دقت	️	(0 تا 85 درجه سانتیگراد)	️	️	± 15	%VFSS
حساسیت	V/P	️	️	45	️	mV/kPa

پارامترهای الکتریکی

جزئیات مصرف برق و ویژگی های خروجی الکتریکی سنسور:

پارامتر	نماد	شرایط	دقیقه	نوع	مکس	واحدها
جریان عرضه	IDD	تنظیمات بدترین حالت: 12 بیتی، 0ms Power Down	1200	️	1500	μA
خروجی آنالوگ	️	CPS171، Analog_P 10 تا 115kPa (100 تا 1150mbar)	0.4	️	4.65	V
وضوح خروجی آنالوگ	انرژی های تجدید پذیر	️	️	12	️	بیت ها
خطای اضافی آنالوگ	خارج	از جمله خطای نسبت سنجی، -40 تا 125 درجه سانتیگراد	0.1	️	0.5	%
فرکانس سیستم تراز شده	fSYS	تمام زمانبندی ها در این مشخصات تابع این تغییرات هستند.	️	1.85	️	مگاهرتز
زمان شروع	tSTA	فعال کردن داده آماده، سریع ترین و آهسته ترین تنظیمات	️	4.25	173	ms
نرخ به روز رسانی (وضعیت عادی)	TRESP_UP	تنظیمات سریع و آهسته	️	0.70	288	ms
سر و صدا از اوج به اوج @ خروجی	نه	100 اندازه گیری در 12 بیتی	️	️	5	LSB

خروجی آنالوگ:	به طور معمول 10٪ تا 90٪ VSUPPLY	ولتاژ تغذیه:	5.0 ولت ± 10٪
فاکتور فرم کوچک:	3 × 5 × 1.2 میلی متر (wxlxh)	ولتاژ تغذیه به GND1:	MIN4.75 TYP5.0MAX 5.25 ولت

خروجی آنالوگ:	به طور معمول 10٪ تا 90٪ VSUPPLY
ولتاژ تغذیه:	5.0 ولت ± 10٪
فاکتور فرم کوچک:	3 × 5 × 1.2 میلی متر (wxlxh)
ولتاژ تغذیه به GND1:	MIN4.75 TYP5.0MAX 5.25 ولت
