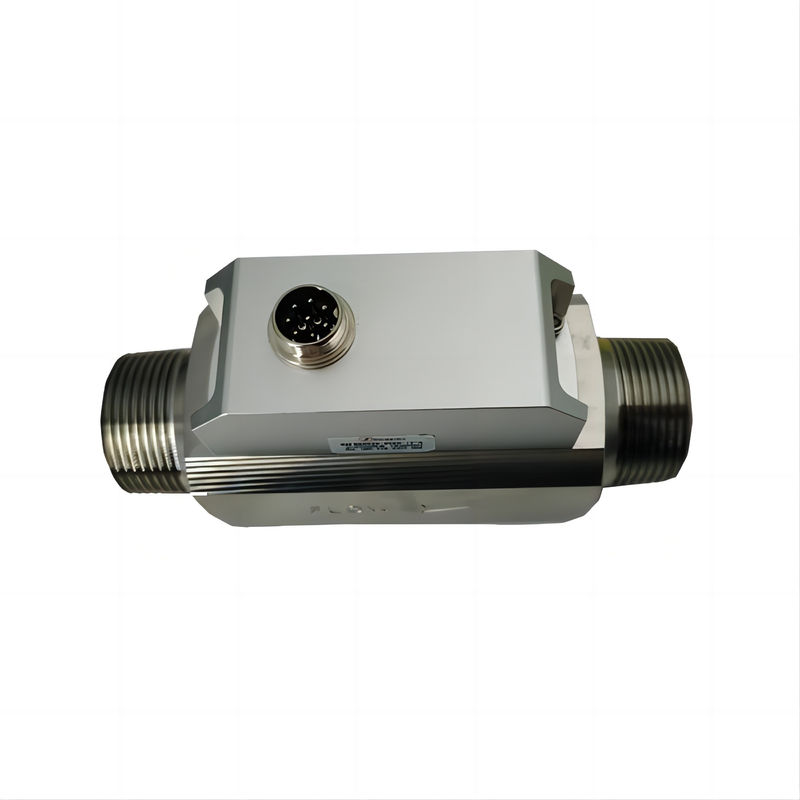

CAFS5032 حداکثر فشار 0.8 MPa حسگر مبتنی بر MEMS با دقت بالا

CAFS5032 حداکثر فشار 0.8 MPa دقت قابل تنظیم ±1.5% FS %

چگونه میزان جریان را محاسبه کنیم

سرعت جریان را می توان از ولتاژ خروجی سنسور با استفاده از فرمول زیر تعیین کرد:
$\text{نرخ جریان}=\frac{(\text{VOUT}-1\text{V})}{4\text{V}}\times \text{میزان جریان در محدوده کامل}$
مثال محاسبه:
برای یک سنسور CAFS5032AV با یک جریان جریان کامل 1000 SLPM، اگر ولتاژ خروجی 2.5V باشد، میزان جریان لحظه ای را می توان به صورت زیر محاسبه کرد:
$\text{نرخ جریان}=\frac{(2.5V-1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

درخواست ها

• فرایندهای صنعتیاندازه گیری دقیق جریان گاز برای خطوط تولید و تولید.
• دستگاه های پزشکی:نظارت و کنترل جریان گاز در تجهیزات پزشکی
• صنعت نفت:اندازه گیری و کنترل در استخراج و پردازش گاز
• ابزار:اندازه گیری دقیق جریان برای ابزارهای مختلف علمی و مهندسی.
• آزمایشگاه ها:مدیریت جریان گاز برای آزمایشات و کاربردهای تحقیقاتی
• خدمات گاز:اندازه گیری و نظارت در سیستم های توزیع گاز
• پردازش شیمیایی:اندازه گیری جریان گاز در واکنش ها و فرآیندهای شیمیایی
• ذوب:کنترل دقیق جریان گاز در عملیات ذوب فلز
• فرآوری مواد غذایی:اندازه گیری گاز برای فرآیند تولید و بسته بندی مواد غذایی
• تجهیزات مکانیکی و الکتریکی:ادغام در سیستم های مختلف برای اندازه گیری و کنترل جریان.

توضیحات محصول

درسری CAFS5032یک دستگاه اندازه گیری جریان مبتنی بر MEMS با دقت بالا است که برای طیف گسترده ای از برنامه ها طراحی شده است. با تکنولوژی پیشرفته و ساخت قوی،سنسور CAFS5032 برای اندازه گیری و کنترل گازهای تمیز و نسبتا خشک در محیط های صنعتی و تجاری ایده آل است.
این سنسور از تکنولوژی پیشرفته سیستم میکرو الکترومکانیکی (MEMS) استفاده می کند که یک سنسور جریان جرم حرارتی را با مدار پردازش و کالیبراسیون دیجیتال با دقت بالا ترکیب می کند.مبدل A / D Δ-Σ یکپارچه و الگوریتم های کالیبراسیون داخلی اندازه گیری دقیق جریان را با حداقل الزامات کالیبراسیون خارجی تضمین می کنندCAFS5032 عملکرد قابل اعتماد را با گزینه های خروجی مختلف ارائه می دهد و می تواند در شرایط عملیاتی متنوع مورد استفاده قرار گیرد.

ویژگی های محصول

• دقت بالا:CAFS5032 دقت بالایی را با دقت ±1.5٪ Full Scale (FS) فراهم می کند و اندازه گیری های قابل اعتماد و دقیق جریان گاز را تضمین می کند.
• خروجی خطی:سنسور دارای یک پاسخ خروجی خطی است که ادغام و استفاده در سیستم های مختلف را ساده می کند.
• هیچ جبران دمایی لازم نیست:طراحی سنسور نیاز به جبران دمای خارجی را از بین می برد و پیچیدگی سیستم و نگهداری را کاهش می دهد.
• ثبات بلند مدت:با حداقل صفر حرکت، سنسور عملکرد بالا و ثبات را در طول دوره های طولانی حفظ می کند.
• زمان پاسخ سریع:سنسور دارای زمان پاسخ سریع 65 ms (انتخابی) است که امکان اندازه گیری جریان در زمان واقعی و تنظیم سریع را فراهم می کند.
• محدوده جریان گسترده:قادر به اندازه گیری جریان گاز از 0 تا 60 متر در ثانیه، با مقاومت بالا در برابر ضربه و شوک تا 100g.
• هسته حسگر حالت جامد:هسته حسگر MEMS دارای حفره های سطحی یا فیلم های شکننده نیست، که آن را در برابر انسداد و تاثیرات فشار مقاوم می کند.
• گزینه های خروجی متنوع:هر دو خروجی آنالوگ (1-5 VDC) و ارتباطات دیجیتال RS485 (پروتکل Modbus) را برای ادغام و تجزیه و تحلیل داده های انعطاف پذیر ارائه می دهد.
• سازگاری با محیط های گاز مرطوب:مناسب برای اندازه گیری گاز های نسبتا مرطوب، گسترش طیف وسیعی از برنامه های کاربردی.
• محدوده دما و رطوبت:در طیف گسترده ای از دمای -25 °C تا 85 °C و شرایط ذخیره سازی از -40 °C تا 90 °C، با تحمل رطوبت 0-100٪ RH کار می کند.
• مقاومت در برابر آب:طراحی شده برای تحمل قرار گرفتن در معرض آب غلتکی بدون کاهش عملکرد.

مشخصات عملکردی
