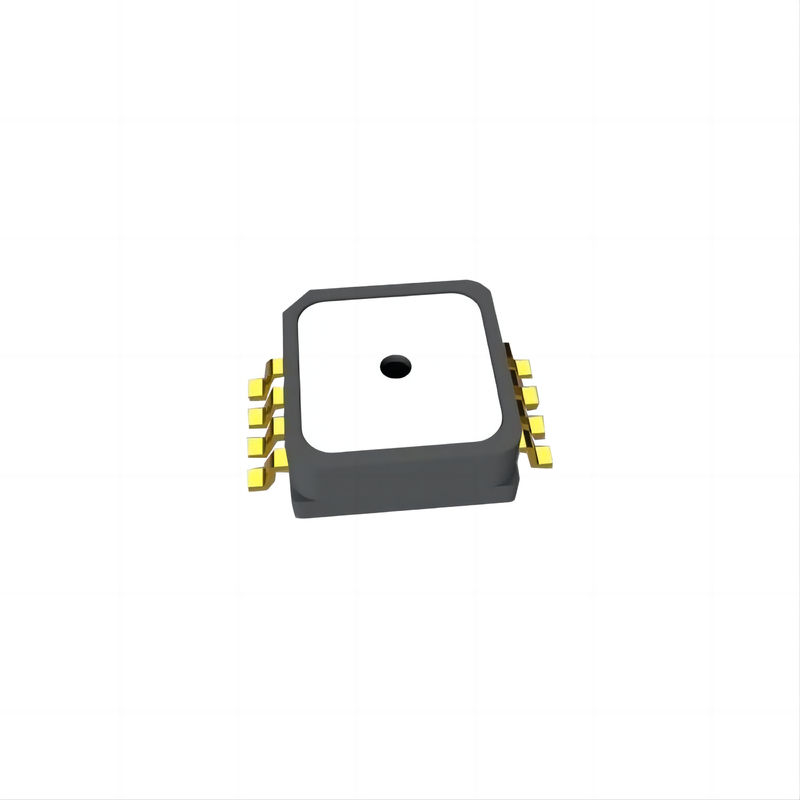

Name: CPA900 انتقال دهنده فشار خروجی دیجیتال 4.5-5.5V DC 30-300kPa
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPA900
Availability: InStock

جزئیات محصول

محل منبع: ووشی

نام تجاری: Consensic

شماره مدل: CPA900

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: لطفا برای جزئیات با ما تماس بگیرید

قیمت: Offline contact or face-to-face discussion can be negotiated

زمان تحویل: 3-7 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram/Alipay/Business-to-Business

قابلیت ارائه: 1000 عدد

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                4خروجی دیجیتالی مانتوگر فشار 5 ولت,5خروجی دیجیتالی مانتوگر فشار 5 ولت,دستگاه فشار خروجی دیجیتال 300kPa, 5.5V pressure transducer digital output, 300kPa digital output pressure transducer


دمای ذخیره سازی:	-40 تا 150 درجه سانتیگراد	فشار اضافه بار:	400 کیلو پاسکال
ولتاژ VDDHV:	VDDHV4.5 ~ 5.5Vdc	فشار کاری:	P amb30 ~ 300kPa

دمای ذخیره سازی:	-40 تا 150 درجه سانتیگراد
فشار اضافه بار:	400 کیلو پاسکال
ولتاژ VDDHV:	VDDHV4.5 ~ 5.5Vdc
فشار کاری:	P amb30 ~ 300kPa

CPA900 انتقال دهنده فشار خروجی دیجیتال 4.5-5.5V DC 30-300kPa

CPA900 بهتر از ± 1٪ در عرض 0 °C تا 85 °C F.S. بهتر از ± 1.5٪ در عرض 40 °C تا 125 °C F.S.

پیکربندی پین

شماره سفارش	نام پای لوله	توضیحات
1	VDDHV	منبع
2	GND	زمین
3	NC	متصل نشده
4	NC	متصل نشده
5	NC	متصل نشده
6	NC	متصل نشده
7	OUT/OWI	تولید
8	NC	متصل نشده

شرایط عملیاتی توصیه شده

پارامتر	علامت	حداقل	ارزش نمایان	حداکثر	واحد
ولتاژ VDDHV	VDDHV	4.5	5.0	5.5	Vdc
فشار کاری	پ امب	30		300	kPa
دمای کار	..	-40		125	°C

حداکثر پارامترهای نامی

پارامتر	علامت	حداقل	حداکثر	واحد	ملاحظات
ولتاژ VDDHV	VDDHV	-24	28	V	در 70 درجه سانتیگراد / 1 ساعت
		-30	36	V	در 70 درجه سانتیگراد / 1 دقیقه
ولتاژ پین آنالوگ	VOUT	-0.3	5.3	V	25°C، VDDHV > 5V
شبیه سازی جریان های پین			25	mA
فشار بیش از حد	اثبات P	400		kPa
فشار انفجار پوسته مخزن	P شکستن	500		kPa
ESD	HBM	±2		kV
	CDM	±500		V
دمای ذخیره سازی	Tstg	-40	150	°C

مشخصات فنی

پارامتر	علامت	حداقل	ارزش نمایان	حداکثر	واحد	ملاحظات
محدوده ولتاژ خروجی	VOUT	0.01		4.91	V
دقت فشار خروجی	یک ccp	-۱٪		۱٪	%F.S.	@0°C~85°C
		-1.5%		1.5 درصد	%F.S.	@-40°C~125°C
تنظیم مجدد الکتریکی	VDDHV برای		2.5		V
جریان کاری معمولی	من ازت خواستم		3.1		mA
سر و صدا ولتاژ خروجی	V rms		0.5		mV
خروجی برای حرکت مقاومت بار	بار R	1			نه
خروجی درایو بار خازن	بار C			150	nF
محدوده جریان مدار کوتاه	من کوتاه هستم	10		25	mA	خروجی کوتاه به VDDHV یا GND است
ولتاژ بالایی کلیمپ	کلیمپ V	0.01		2.5	V	@VDDHV = 5V
ولتاژ محدوده پایین کلیمپ	V clampl	2.5		4.91	V	@VDDHV = 5V
خطای ولتاژ فشار	Δ V کلیمپ	-40		40	mV	@VDDHV = 5V
زمان برق	T UP		10		ms
زمان پاسخ به مرحله	T RESP			0.8	ms
نگهداری داده های EEPROM	T زنده		10		سال ها	@125°C
