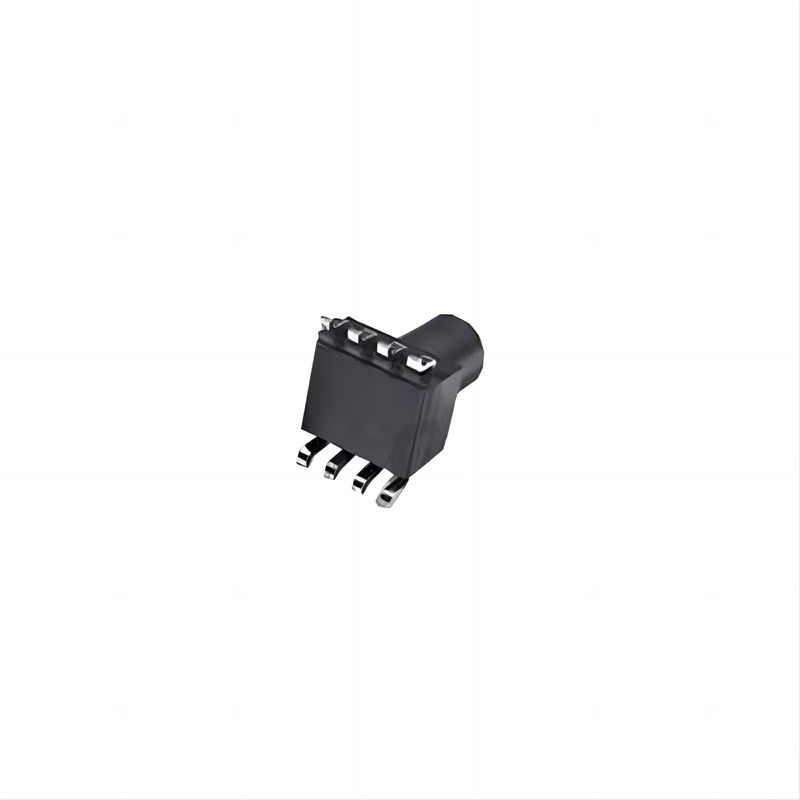

سنسور فشار خروجی دیجیتال مبتنی بر MEMS 5-10V DC

جزئیات محصول

محل منبع: ووشی

نام تجاری: Consensic

شماره مدل: CPG

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: لطفا برای جزئیات با ما تماس بگیرید

قیمت: Offline contact or face-to-face discussion can be negotiated

زمان تحویل: 3-7 روز کاری

شرایط پرداخت: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay و پرداخت های بین شرکت ها

قابلیت ارائه: 999

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                حسگر فشار خروجی دیجیتال مبتنی بر MEMS,سنسور فشار خروجی دیجیتال 10 ولت,سنسورهای فشار مبتنی بر 5 ولت, 10V Digital Output Pressure Sensor, 5V mems based pressure sensors


افست صفر:	-15~15mV	غیر خطی:	0.2~0.5% FS
ثبات:	%FS /Y	ولتاژ سرویس:	5 ~ 10 ولت

افست صفر:	-15~15mV
غیر خطی:	0.2~0.5% FS
ثبات:	%FS /Y
ولتاژ سرویس:	5 ~ 10 ولت

سنسور فشار خروجی دیجیتال مبتنی بر MEMS 5-10V DC

CPG صفر Offset -15 ~ + 15mV نولینی 0.2 ~ 0.5%FS ثبات 0.2 %FS / Y

يادداشت:اگر مشخص نشده باشد، تمام مقادیر موجود در این جدول در ولتاژ 5 Vdc و دمای 25 ± 3°C آزمایش می شوند.

پارامتر		حداقل	یک مورد معمولی	حداکثر	واحد	نظرات
ولتاژ کار		-	5	10	Vdc
جریان تغذیه		-	1	-	mAdc
محدوده		10,40,100,700			kPa
مقاومت بازوی پل		4.5	5	5.5	kΩ
تعویض صفر		-15	0	+15	mV
دامنه کامل خروجی	10kPa	18	23	28	mV
	40Kpa	50	75	100	mV
	100Kpa /700Kpa	80	100	120	mV
غیر خطی		-	0.2	0.5	%FS
ضریب دمای خروجی نقطه صفر، TCO		-0.08	-0.03	0.08	%FS /°C	حالت فشار ثابت
ضریب دمای خروجی نقطه صفر، TCO		-0.08	-0.04	0.08	%FS /°C	حالت جریان ثابت
ضریب دمای خروجی TCS		-0.27	-0.22	-0.17	%FS /°C	حالت فشار ثابت
ضریب دمای خروجی TCS		-0.05	±0.02	0.05	%FS /°C	حالت جریان ثابت
کوفیسیه دمای مقاومت		1500	2000	2500	ppm /°C
ثبات		0.2			%FS /Y
هیسترز استرس		-	0.05	0.1	%FS
فشار بیش از حد		3×
دمای کاری		-40	-	125	°C
دمای ذخیره سازی		-40	-	150	°C
اگر مشخص نشده باشد، تمام مقادیر این جدول در ولتاژ 5 Vdc و دمای 25 ± 3°C آزمایش می شوند.

سنسور فشار سری CPG یک دستگاه مبتنی بر MEMS با یک ساختار کاملا سیلیکونی است که برای اندازه گیری دقیق فشار در محدوده -100 kPa تا 700 kPa طراحی شده است.آن را نشان می دهد یک رابطه خطی بین فشار اعمال شده و ولتاژ خروجیاین سنسور برای هزینه پایین و قابلیت اطمینان بلند مدت طراحی شده است، ایده آل برای استفاده در لوازم خانگی، تجهیزات پزشکی، ورزش،و اندازه گیری فشار صنعتی.

ویژگی های کلیدی

محدوده فشاری گسترده: -100 kPa تا 700 kPa
محدوده ی دمای بالا: کار مؤثر بین -40 °C و 125 °C
خطی بودن عالی: یک ولتاژ خروجی خطی متناسب با فشار را فراهم می کند
مقرون به صرفه: برای کاربردهای کم هزینه طراحی شده است
قابلیت اطمینان بالا: تضمین عملکرد پایدار در دراز مدت
کاربرد های گوناگون: برای لوازم خانگی، پزشکی، ورزشی و صنعتی مناسب است

پیکربندی پین و تعریف

جدول پنجم1: تعریف موقعیت پا

شماره موقعیت پا	تعریف موقعیت پا (700 kPa)	تعریف موقعیت پا (100 kPa)	تعریف موقعیت پا (40 kPa)	تعریف موقعیت پا (10 kPa)
1	VS +	GND	GND	ووت +
2	ووت -	در مقابل +	ووت +	در مقابل +
3	GND	NC	در مقابل +	NC
4	ووت +	NC	NC	NC
5	NC	ووت -	ووت -	ووت -
6	NC	ووت +	GND	GND

توجه: SOP (پکیج طرح کوچک) دارای همان تعریف پین با پین DIP (پکیج دوگانه در خط) است.

درخواست ها

لوازم خانگی: اطمینان از اندازه گیری دقیق فشار در ماشین لباسشویی، ماشین ظرفشویی و سایر دستگاه های خانگی.
تجهیزات پزشکی: برای دستگاه هایی که نیاز به نظارت دقیق بر فشار دارند، مانند دستگاه های فشار خون و دستگاه های تنفسی ضروری است.
تجهیزات ورزشی: در تجهیزات ورزشی برای اندازه گیری دقیق فشار مفید است.
اندازه گیری فشار صنعتی: مناسب برای کاربردهای مختلف صنعتی که نیاز به سنسورهای فشار قوی و قابل اعتماد دارند.
