آسان I2c ارتباطات سنسور فشار خروجی دیجیتال حساسیت بالا

اگر سوالات بیشتری دارید یا به اطلاعات بیشتری در مورد چگونگی ادغام CPS121 در پروژه های خود نیاز دارید، آزادانه از ما بپرسید!

برق پارامترها

مرور کلی

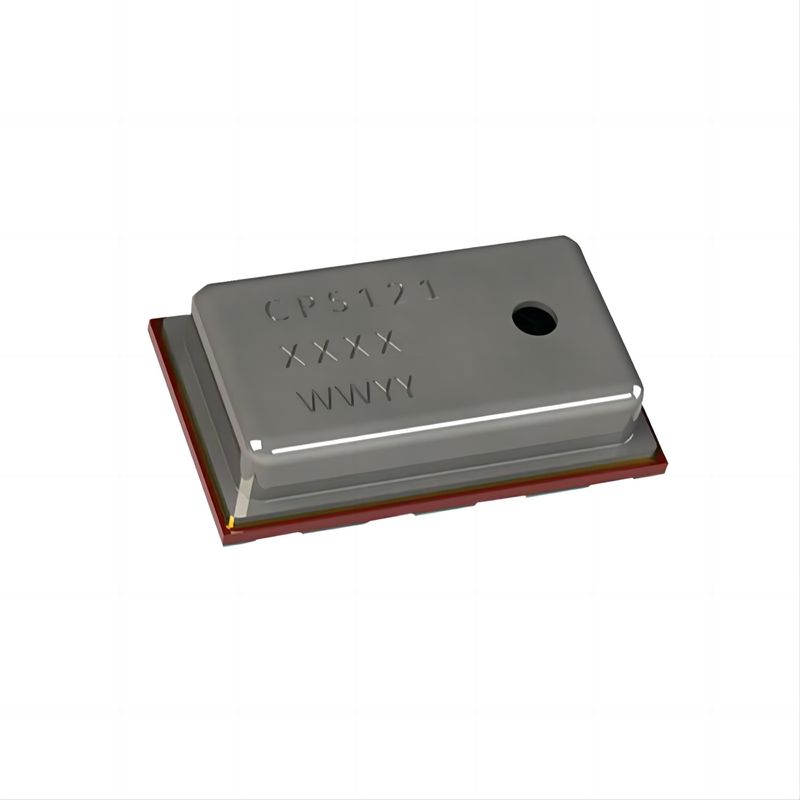

راه حل سیستم در یک بسته (SIP) CPS121 شامل یک سنسور فشار پل مقاومتی و یک ADC 24 بیتی است که اندازه گیری فشار با وضوح بالا و دقیق را فراهم می کند.خروجی دیجیتالی کاملاً کالیبر شده و با تعویض دمای آن ادغام را ساده می کندمنطق کالیبراسیون داخلی سنسور نیاز به ضریب های کالیبراسیون خارجی و محاسبات جبران توسط میکروکنترلر میزبان را از بین می برد.

ویژگی های کلیدی

• کالیبراسیون کارخانه: اندازه گیری دقیق فشار و دمای را به طور مستقیم فراهم می کند.
• خروجی دیجیتال: داده های فشار و دمای موجود از طریق رابط I2C.
• مصرف کم برق: مناسب برای کاربردهای باتری.
• نیازی به ساعت خارجی نیست: طراحی سیستم را ساده می کند.
• مقاومت رسانه ای بالا: مقاوم در برابر رسانه های مختلف حسگر.

ویژگی های الکتریکی

• ولتاژ تغذیه: 2 ولت تا 5.5 ولت (معمولا 3 ولت)
• مصرف متوسط جریان: <5 μA در هر اندازه گیری
• مصرف فعلی در حالت خواب: <200 nA در 25°C
• محدوده دمای عملیاتی: -40°C تا +85°C

ویژگی های اندازه گیری

• فشار دقت مطلق: ±0.1 kPa (±1.0 mbar) از 0°C تا 50°C، 95 kPa تا 105 kPa
• دقت نسبی فشار: ±0.01 kPa (<1 متر)
• دقت درجه حرارت: ±1.0°C

رابط ها

• رابط I2C: از سرعت داده تا 400 kHz پشتیبانی می کند

ویژگی های فیزیکی

• فاکتور فرم: اندازه های فشرده 3 x 5 x 1.2 میلی متر (w x l x h)
• بسته بندی: بسته LGA با 8 خط
• بندر حسگر: سنجش سمت بالا

درخواست ها

1. تلفن های هوشمند: توانایی های حس محیط زیست را افزایش می دهد.
2. لوازم پوشیدنی: برای دستگاه های ردیابی سلامت و تناسب اندام مناسب است.
3. ارتفاع سنجها: اندازه گیری دقیق ارتفاع را فراهم می کند.
4. بارومترهای قابل حمل و ثابت: فشار جو را با دقت اندازه گیری می کند.
5. ایستگاه های هواشناسی: برای جمع آوری داده های هواشناسی ضروری است.
6. برنامه های کاربردی GPS: دقت موقعیت را با داده های ارتفاع بهبود می بخشد.
7. درایوهای هارد دیسک (HDD): فشار داخلی را برای اطمینان از عملکرد بهینه کنترل می کند.
8. تجهیزات صنعتی: مناسب برای نظارت و کنترل فشار.
9. سیستم های کنترل هوا: بخشی جدایی ناپذیر از سیستم های مدیریت جریان و فشار هوا.
10. سیستم های خلاء: نظارت و کنترل فشار در محیط های خلاء.

مزایا

• مصرف کم برق: ایده آل برای دستگاه های باتری.
• عالی برای کاربردهای باتری: طول عمر باتری را به دلیل مصرف انرژی کم افزایش می دهد.
• نیازی به ساعت خارجی نیست: فرآیند ادغام را ساده می کند.
• مقاومت بالا در برابر رسانه های حسگر: دوام در محیط های مختلف را تضمین می کند.
