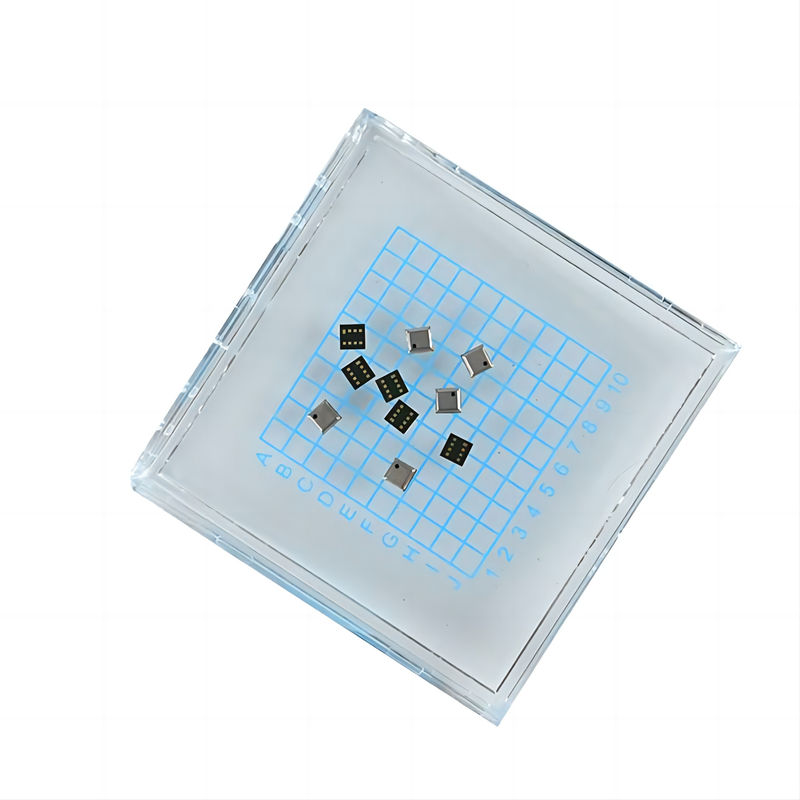

سنسور فشار خروجی دیجیتال SIP با رزولوشن بالا

CPS122 سر و صدا در فشار پهنای باند کامل، ارتفاع حالت عادی بر اساس فشار نسبی 1 10Pa cm

سالها تجربه تولید، تکنولوژی حرفه ای تر است
به طور عمده CPS121، CPS135B، CPS171، CAFS3000 را ترویج می کنند.
CAF S4000, CAFS5008B

مرور کلی

راه حل سیستم در یک بسته (SIP) CPS122 یک سنسور فشار با وضوح بالا است که شامل یک سنسور فشار نوع پل مقاوم و یک ADC 24 بیتی است.این ارائه می دهد فشار و درجه حرارت به طور کامل کالیبر شده معاوضه خروجی دیجیتال، که ادغام و استفاده را ساده می کند. سنسور شامل منطق کالیبراسیون داخلی است.ارائه اندازه گیری دقیق از طریق رابط I2C بدون نیاز به میکروکنترلر میزبان برای انجام محاسبات جبران پیچیده.

مزایا

• مصرف کم برق: ایده آل برای دستگاه های باتری.
• عالی برای کاربردهای باتری: طول عمر باتری را به دلیل مصرف انرژی کارآمد افزایش می دهد.
• ساعت خارجی لازم نیست: طراحی و ادغام سیستم را ساده می کند.
• مقاومت بالا در برابر رسانه های حسگر: تضمین دوام و قابلیت اطمینان در محیط های مختلف.

ویژگی ها

• کالیبراسیون کارخانه: اطمینان از اندازه گیری دقیق فشار و دمای خارج از جعبه.
• ولتاژ تغذیه: 2 ولت تا 5.5 ولت (معمولا 3 ولت).
• مصرف متوسط جریان: <5 μA در هر اندازه گیری.
• مصرف فعلی در حالت خواب: <200 nA در 25°C.
• محدوده دمای عملیاتی: -40°C تا +85°C
• فشار دقت مطلق: ± 0.1 kPa (± 1.0 mbar) از 0°C تا 50°C، 95 kPa تا 105 kPa.
• دقت نسبی فشار: ±0.01 kPa (<1 متر).
• دقت درجه حرارت: ±1.0°C

ویژگی های الکتریکی

رابط ها

• رابط I2C: از سرعت داده تا 400 kHz پشتیبانی می کند.

ویژگی های فیزیکی

• فاکتور فرم: اندازه های فشرده 3 x 3 x 1.2 میلی متر (w x l x h).
• بسته بندی: بسته LGA با 8 خط.
• بندر حسگرحس کردن سمت بالا.

درخواست ها

1. تلفن های هوشمند: توانایی های حس محیط زیست را افزایش می دهد.
2. لوازم پوشیدنی: برای دستگاه های ردیابی سلامت و تناسب اندام مناسب است.
3. ارتفاع سنجها: اندازه گیری دقیق ارتفاع را فراهم می کند.
4. بارومترهای قابل حمل و ثابت: فشار جو را با دقت اندازه گیری می کند.
5. ایستگاه های هواشناسی: برای جمع آوری داده های هواشناسی ضروری است.
6. برنامه های کاربردی GPS: دقت موقعیت را با داده های ارتفاع بهبود می بخشد.
7. درایوهای هارد دیسک (HDD): فشار داخلی را برای اطمینان از عملکرد بهینه کنترل می کند.
8. تجهیزات صنعتی: مناسب برای نظارت و کنترل فشار.
9. سیستم های کنترل هوا: بخشی جدایی ناپذیر از سیستم های مدیریت جریان و فشار هوا.
10. سیستم های خلاء: نظارت و کنترل فشار در محیط های خلاء.
