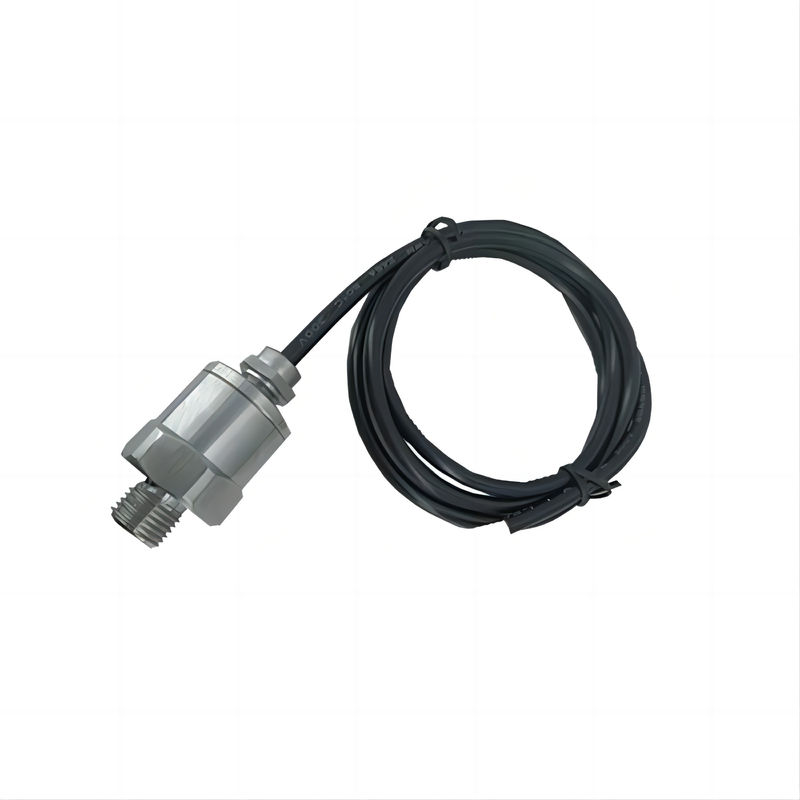

Name: سنسور فشار خروجی دیجیتال انتقال خطی فولاد ضد زنگ آسان استفاده
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

جزئیات محصول

محل منبع: ووشی

نام تجاری: Consensic

شماره مدل: CTS110

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: لطفا برای جزئیات با ما تماس بگیرید

قیمت: Offline contact or face-to-face discussion can be negotiated

زمان تحویل: 3-7 روز کاری

شرایط پرداخت: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay و پرداخت های بین شرکت ها

قابلیت ارائه: 999

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:

فشار اضافه بار:	2 Admito محدوده کامل	اثرات تغییرات دمای محیط:	0.03٪ / ℃، یک مقدار معمولی
ثبات:	<0.5% FS / سال	خروجی:	Current output 4 ~ 20 m ADC two lines; خروجی جریان 4 ~ 20 متر ADC دو خط; voltage ou
ولتاژ منبع برق:	10 to 36 VDC; 10 تا 36 VDC؛ 12 to 36 VDC or 5VDC at voltage output 12 تا 36	مواد اصلی:	304، با فولاد ضد زنگ

فشار اضافه بار:	2 Admito محدوده کامل
اثرات تغییرات دمای محیط:	0.03٪ / ℃، یک مقدار معمولی
ثبات:	<0.5% FS / سال
خروجی:	Current output 4 ~ 20 m ADC two lines; خروجی جریان 4 ~ 20 متر ADC دو خط; voltage ou
ولتاژ منبع برق:	10 to 36 VDC; 10 تا 36 VDC؛ 12 to 36 VDC or 5VDC at voltage output 12 تا 36
مواد اصلی:	304، با فولاد ضد زنگ

سنسور فشار خروجی دیجیتال انتقال خطی فولاد ضد زنگ آسان استفاده

تابع انتقال خطی

مثال عملکرد انتقال خطی: 1. محدوده 0 ~ 1.6Mpa (فشار جدول) ، 4 ~ 20 mA عملکرد خطی خروجی جریان به شرح زیر است:Aout = ((400+P) / 100

نمودار خطی فشار ورودی و جریان خروجی به شرح زیر است: تابع انتقال خطی.

مثال عملکرد انتقال خطی: 1. محدوده 0 ~ 1.6Mpa (فشار جدول) ، 4 ~ 20 mA عملکرد خطی خروجی جریان به شرح زیر است:Aout = ((400+P) / 100

نمودار خطی فشار ورودی و جریان خروجی به شرح زیر است:

سنسور فشار خروجی دیجیتال انتقال خطی فولاد ضد زنگ آسان استفاده 0

2. محدوده 0 ~ 1.6Mpa (فشار متر) ، تابع خطی ولتاژ خروجی 0.5V ~ 4.5V به شرح زیر است:Vout = ((200+P) / 400

نمودار خطی فشار ورودی و ولتاژ خروجی به شرح زیر است:

سنسور فشار خروجی دیجیتال انتقال خطی فولاد ضد زنگ آسان استفاده 1

نمودار سیم کشی الکتریکی

فرم خروجی

با کابل محافظ / کابل GX 12

اتصال الکتریکی

جریان خروجی، با یک سیستم خط دوم 4 ~ 20mA

پین 1 (خط قرمز) - منبع برق مثبت Vs + پین 2 (خط سیاه) - منبع برق منفی Vs-

ولتاژ خروجی، سه سیم

پین 1 (خط قرمز) - - منبع برق مثبت Vs +

پین 2 (خط سیاه) - قدرت منفی / GND مشترک

پین 3 (خط زرد) - - پورت خروجی ولتاژ
